230227 Mon 42nd class

Ch. 1 라즈베리 파이 시작하기
진도: p. 16 ~ (교재: IoT 사물인터넷을 위한 라즈베리파이 4 정석, 저자: 최주호 , 김재범 , 정동진)
교재 소스 및 PPT: http://jspstudy.co.kr/main/main.jsp
https://cafe.naver.com/metacoding

IoT 사물인터넷을 위한 라즈베리파이 4 정석 | 최주호 - 교보문고

오늘 배운 것 중 기억할 것을 정리했다.

---

몰랐던 것

p. 37
다용도 입출력(general-purpose input/output, GPIO): 입력이나 출력을 포함한 동작이 런타임 시에 사용자에 의해 제어될 수 있는, 집적 회로나 전기 회로 기판의 디지털 신호 핀이다.

Following is the syntax for sleep() method −

time.sleep(t)

• t − This is the number of seconds execution to be suspended.

---

요약

sd card(라즈베이파이->라즈비안(OS)) - 모니터
1. 라즈베리파이, 흰 브레드보드 연결(선): LED불 깜빡이면 이상 없음
2. 라즈베리파이에서 브레드보드로 데이터 전송(python)

---

Ch. 1 라즈베리 파이 시작하기

책의 목차
01 _ 라즈베리 파이 살펴보기
01-1 라즈베리 파이란?
01-2 하드웨어 구성

02 _ 라즈베리 파이 실습 준비물
02-1 라즈베리 파이 실습 부품 세트 1
02-2 라즈베리 파이 실습 부품 세트 2

03 _ SD Card Formatter로 SD Card 포맷시키기

04 _ 라즈비안 다운 및 SD 카드 세팅
04-1 라즈비안 다운받기
04-2 라즈비안 SD 카드 세팅하기

05 _ 라즈비안 실행하기

06 _ 라즈베리 파이 환경 설정하기

07 _ 라즈베리 파이로 LED 동작시키기

1 라즈베리 파이 살펴보기
1.1 라즈베리 파이란?

- 영국의 라즈베리파이 재단에서 교육 목적으로 만든 SBC(싱글보드컴퓨터).

- 마이크로프로세서, 메모리, 각종 I/O 장치(오디오, 비디오, 카메라, HDMI)등이 자체 내장.

- 라즈베리파이 3부터는 와이파이, 블루투스가 기본 내장되어 있음.

- 라즈베리파이 4는 micro HDMI가 2개로 듀얼 모니터 연결이 가능하며 전원부는 USB-C타입 지원.

---

1.2 하드웨어 구성

- 64비트 쿼드 코어 프로세서

- 마이크로 HDMI 포트 2개

- 최대 4K 해상도의 듀얼 디스플레이 지원

- 최대 4Kp60의 하드웨어 비디오 디코딩

- 최대 4GB의 RAM

- 듀얼 대역 2.4 / 5.0Ghz 무선 LAN

- Bluetooth 5.0

- 기가비트 이더넷

- USB 3.0 및 PoE 기능 지원

---

2 라즈베리 파이 실습 준비물
2.1 라즈베리 파이 실습 부품 세트 1

- 라즈베리파이 4 선택 : HDMI mini 케이블, 전원부 USB-C 타입 필요.

- 라즈베리파이 3 선택 : HDMI 케이블, 전원부 마이크로 USB 필요.

- SD 카드 최소 8GB 이상. SD 카드 리더기 필요.

- USB 키보드, 마우스 필요.

2.2 라즈베리 파이 실습 부품 세트 2

- 12장 구글 어시스턴트를 실습하기 위해서는 USB스피커, USB마이크 필요

---

3 SD Card Formatter로 SD Card 포맷시키기

01. SD Card Formatter 다운받기

https://sd-card-formatter.kr.uptodown.com/windows/download

02. 압축 해제 및 설치

03. SD Card Formatter 실행

04. ‘Volume Label’ 입력 상자에 ‘raspberry’라고 작성

05. FULL(OverWrite), FORMAT SIZE ON 설정

06. 포멧 진행. 약 10~30분 정도 후에 포맷 완료.

---

4 라즈비안 다운 및 SD 카드 세팅
4.1 라즈비안 다운받기

01. 라즈베리파이 홈페이지 이동

https://www.raspberrypi.org

02. Downloads 클릭

4.2 라즈비안 SD 카드 세팅하기

01. [CHOOSE OS] 버튼을 클릭한다.

02. OS를 Raspberry Pi OS(32-bit)로 선택한다.

03. [CHOOSE STORAGE] 버튼을 클릭합니다.

04. 연결한 USB를 선택한다.

05. [Write] 버튼을 클릭하고 [YES] 버튼을 클릭하면 SD 카드 세팅이 시작된다.

---

5 라즈비안 설치하기

01. SD 카드를 라즈베리파이 밑면의 슬롯에 연결.

02. 키보드, 마우스, HDMI 케이블, 전원 연결

03. Raspbian 선택 및 Install 진행

04. 설치 완료

---

6 라즈베리 파이 환경 설정하기

6.1 와이파이 연결하기

- 라즈베리파이 3는 wifi-country를 GB로 설정.

- 오른쪽 상단에 X표시 클릭 후 연결.

- 라즈베리파이 4에서 wifi 공유기가 5G를 지원하지 않는 다면 wifi-country를 GB로 설정. 기존 라즈베리파이 3와 동일.



- 라즈베리파이 4에서 wifi 공유기가 5G를 지원하다면 wifi-country를 대한민국으로 설정 후 5G로 와이파이 연결해야함.

---

6.2 운영체제 업데이트

- 터미널을 엽니다.

- 업데이트를 진행합니다.

- 업그레이드를 진행합니다.

---

6.3 한글 설정하기

01. 딸기 아이콘 - Preferences - Raspberry Pi Configuration 선택.

02. Localisation - Set Timezone - Asia/Seoul을 각각 클릭.

03. Localisation - Set Keyboard 선택 후 아래와 같이 설정.

04. 한글 입력을 위해 ibus 설치.

05. ibus-hangul 설치

06. 폰트 설치

07. 재부팅

08. 한글 입력기인 nabi 설치

09. Preference – Input Method – OK 클릭

라즈비안 Input Method([OK] 버튼 클릭)

10. YES 클릭

라즈비안 Input Method([YES] 버튼 클릭)

11. Hangul 체크 후 OK 클릭

라즈비안 Input Method(hangul 설정)

12. Cancel 클릭

라즈비안 [Cancel] 클릭

13. Localisation – Set Locale 설정

라즈비안 Overscan Disable 설정

14. YES 클릭 후 재부팅

라즈비안 재부팅하기

15. 라즈비안에서 한글을 입력하여 테스트해본다.

---

6.4 기타 추가 설정

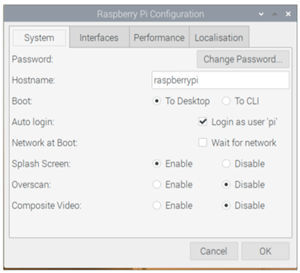

01. Raspberry Pi Configuration – System – Change Password

02. Overscan – Disable (화면 크기 맞추기)

03. Interfaces – Camera, SSH, VNC, Remote GPIO – Enable(활성화)

04. Performance – GPU Memory 256 세팅

05. OK 버튼 클릭 후 재부팅

---

6.5 고정 IP 설정

01. 터미널 접속

후 아래 파일 열기

02. 다음 코드를 가장 하단에 추가

interface wlan0
static ip_address=192.168.0.80
static routers=192.168.0.1
static domain_name_servers=8.8.8.8

03. 저장 후 종료

04. 네트워크 재 가동을 위해 재부팅

05. IP 확인

---

6.6 RPI 업데이트

01. RPI 업데이트 (시간이 30분 이상 걸릴 수 있음)

02. 재부팅

---

터미널 열기 단축키: Ctrl + Alt + T

sudo apt-get install ibus #한글 입력
sudo apt-get install ibus-hangul #ibus-hangul 설치
sudo apt-get install fonts-unfonts-core #폰트 설치
sudo reboot #재부팅
sudo apt-get install nabi #한글 입력기 nabi 설치

---

7 라즈베이 파이로 LED 동작시키기

01. 파일 매니저 클릭

02. webapps/ch01 폴더 생성

03. Geany(지니) 에디터 실행

04. /home/pi/webapps/led_ex01.py 파일 생성 및 코드 작성

https://github.com/codingspecialist/RaspberryPi4-Book-Example/blob/master/ch01/led_ex01.py

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BOARD)

LED = 8

GPIO.setup(LED, GPIO.OUT, initial=GPIO.LOW)

try:
    while 1:
        GPIO.output(LED, GPIO.HIGH)
	time.sleep(0.5) #0.5초마다 깜빡인다.

	GPIO.output(LED, GPIO.LOW)
	time.sleep(0.5)
except KeyboardInterrupt:
    pass

GPIO.cleanup()

05. 브레드보드를 이용하여 회로도를 만듭니다.

준비물
암수 점퍼선 2개
저항 100옴
LED
브레드보드

06. F5를 누르고 실행합니다.

---

https://github.com/codingspecialist/RaspberryPi4-Book-Example

GitHub - codingspecialist/RaspberryPi4-Book-Example: IoT 사물인터넷을 위한 라즈베리파이 4 정석 교재 예제 소

기타)

https://bicloud.tistory.com/31

[라즈베리파이4] 모니터 없이 라즈비안(Raspbian) 설치하기

[RaspberryPi] 모니터없이 라즈베리OS 설치 및 SSH, VNC 설정하기

https://corytips.tistory.com/237

라즈베리파이, 모니터 없이 설치하기

참고: https://www.lainyzine.com/ko/article/how-to-connect-to-linux-server-with-ssh-on-windows-10/

[Windows 10] SSH로 리눅스 서버에 접속하는 방법

---

ip: 192.168.204.219
ip: 192.168.30.18
